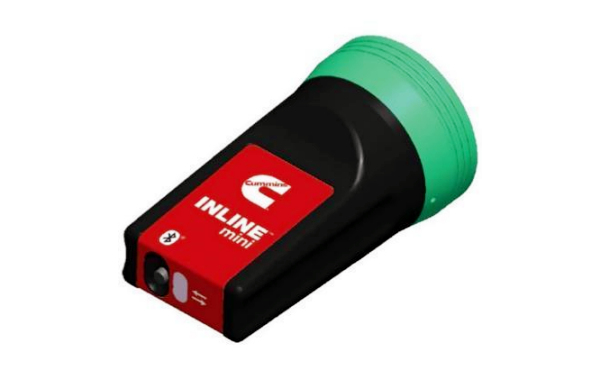

INLINE mini



内联迷你型诊断工具

嵌入式迷你型诊断工具(INLINE mini)主要设计用于康明斯柴油发动机故障诊断用适配器可与发动机ECM进行数据连接通信其后台Guidanz APP支持iOS和安卓系统使用。它是设备诊断领域的神器,读取数据快速高效携带方便,一推出就备受服务人员推崇。

INLINE MINI可通过蓝牙与智能手机或平板电脑端Guidanz APP进行连接从而柴油机电子控制模块ECM进行无线通信。目前康明斯开发有16针接头和9针接头两款INLINE mini,可用于工业市场匹配的康明斯柴油发电机组

特点

 兼容iOS和安卓应用程序

 集成9针连接器

 蓝牙无线通信

 自动CAN数据率检测

 按钮配对激活

 数据主导状态指标

规格

 尺寸 3.1'' x 1.6'' x 1.6'' 78 x 41 x 41 mm

 重量†4.1 oz. 120 g

 电源 6-32 VDC 0.3A max

 运行温度†-20 to +50 ∞C

 存放温度†-40 to +70 ∞C

 支持的协议

 SAE J1939 250 or 500 Kb/s

 CAN 250 or 500 Kb/s

 ISO15765 500 Kb/s

 SAE J1708/J1587 9600 b/s

 处理器+McF52258冷火32位64mhz

 Memory RAM 576 KB¬†¬†FLASH 2.5 MB

 蓝牙†4.2 BR/EDR Class 1.5 15mW

常用功能

 发动机铭牌

显示发动机序列号、服务名称、ECM标定代码、制造工厂及出厂日期等信息

 故障

查看当下发动机所有现行和非现行故障代码;查看报码时刻ECM监控的相关参数;也可启用故障诊断树,查询对该故障码的排查过程。

 数据监控

用于监控记录所选定参数值的变化,记录好的文件可通过邮箱发送,用于后台服务专家进行数据分析。

 发动机设置

查看发动机相关特性与参数设置状态、启用或关闭状态、非锁定类参数可进行状态更改。

* 在未得到康明斯授权的情况下,请勿更改参数状态。

 标定发动机

查看当下ECM标定版本,以及是否有新的可升级的标定。若有新的标定程序,可根据页面提示进行标定刷写。

 高级特性

查看发动机保护、工作循环监控、后处理维护等相关信息。

 诊断测试

显示该发动机可以通过Guidanz做的所有测试,如:SCR性能测试、DPF再生、喷油器性能测试等诊断效率高,省时更省力
